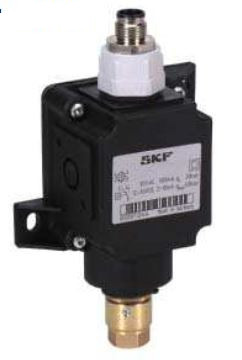

Druckschalter DSA1

Die SKF Druckschalter der Serie DSA sind preiswerte mechanische Membrandruckschalter. Ihr Mikroschalter ist als Wechsler ausgeführt und kann deshalb sowohl als Öffner (NC) als auch als Schließer (NO) eingesetzt werden. Sie sind für steigende und fallende Drücke von 1 bis 30 bar erhältlich und in Stufen fest eingestellt.

Aufbau:

Die Druckdose, die die Membran und den Druckstößel enthält, ist mit dem Mikroschalter in einem kompakten Kunststoffgehäuse montiert. Das Gehäuse ist mit Befestigungsfüßen versehen, so dass der Druckschalter in jeder beliebigen Lage montiert werden kann. Die elektrischen Kontakte des Mikroschalters sind goldbeschichtet, die Membran ist in FPM ausgeführt. Das Druckschaltergehäuse ist aus glasfaserverstärktem Polyamid hergestellt.

Der elektrische Anschluss erfolgt mit einem M12x1-Rundstecker oder einem Würfelstecker nach DIN EN 175301-803A. Seine Positionierung am Gehäuse ist entsprechend der Einbausituation wählbar. Der hydraulische Anschluss ist als Steckverbinder oder als lötlose Rohrverschraubung (DIN 3862) für Rohre mit Druchmessern von 6 mm erhältlich.
